«Железо» в альпинизме включает в себя разнообразное снаряжение, необходимое для организации точек страховки, станций и ИТО. Без него прохождение скальных и ледовых маршрутов было бы невозможным. Обдуманный выбор снаряжения в зависимости от условий предстоящего восхождения — посильный шаг в сторону вашей безопасности в горах.
Многочисленный ассортимент так называемого железа в альпинизме можно условно разделить на три группы:
- «Железо» для организации страховки на скальном и ледовом рельефе (крючья, закладные элементы, ледобуры);
- Персональное снаряжение (спусковые и страховочные устройства, зажимы-жумары, карабины, прусики и проч.);
- Специфическое «железо» для ИТО — искусственных точек опоры (скальные и ледовые фифы, скай-хуки, крюконоги и проч.).
В этой статье разбираемся в снаряжении для организации страховки на скальном и ледовом рельефе.
Снаряжение для организации страховки на скальном рельефе
«Железо», предназначенное для организации страховки на скалах, в целом можно разделить на две группы:
- То, которое в щели забивается. Многочисленные виды скальных крючьев: лепестковые, швеллеры, якоря и др.
- То, которое в щели закладывается. Закладные элементы с неизменяющейся (закладки) или изменяющейся геометрией (камалоты и френды).
Скальные крючья
Набор крючьев и карабинов образца 1960 года.
Фото: Tom Frost — One cup of tea, detail (1960).
В общем виде скальный крюк представляет собой металлическую пластину, которая вбивается в подходящие трещины на маршруте и обеспечивает страховку. Каждый крюк имеет специальную проушину для вщёлкивания карабина. Большинство скальных крючьев на сегодняшний день изготавливаются из стали, реже встречаются элементы из титановых или алюминиевых сплавов.
Модели крючьев отличаются друг от друга по форме, размеру, материалу изготовления, а, соответственно, и по уровню нагрузки и области применения. Поскольку щели имеют разную форму, а скалы состоят из разных пород, производители предлагают самый широкий выбор скальных крючьев на все случаи альпинистской жизни. Разнообразные формы рассчитаны на то, чтобы инструмент легко можно было забивать в трещину, легко вынимать из неё и прочно заклинивать внутри.
Область применения скальных крючьев

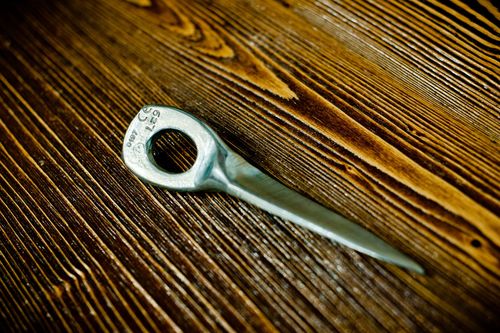

Область применения скальных крючьев европейского или американского производства (кстати, на английском языке крюк именуют piton) прояснит маркировка, которую наносят на снаряжение. Кроме знаков CE или UIAA, которые подтверждают, что данный товар сертифицирован, на скальных крючьях импортного производства можно встретить маркировку P или S:
- Отметка P («progression») означает, что крюк предназначен для передвижения на маршруте и не рассчитан на удержание в случае срыва.
- Маркировка S («safety») сигнализирует, что крюк подходит для организации точки страховки и выдержит нагрузку при возможном срыве.
На практике большинство элементов — кроме специфического снаряжения для ИТО — используются и для перемещения и для организации страховки.
Российские производители указанными классификациями и соответствующими маркировками на настоящем этапе не пользуются. Тем не менее, область применения крючьев (только ИТО или организация страховки) всегда указывается нашими производителями в описании продукции на сайтах и в каталогах.
Виды скальных крючьев

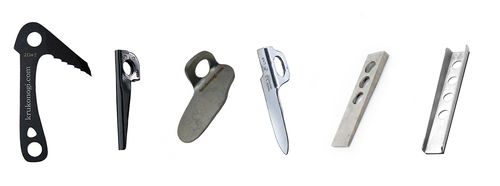

Слева направо: якорный крюк (якорь), профильный V-образный скальный крюк, два лепестковых (плоских) скальных крюка и два швеллера с несколькими проушинами.
— Плоские (лепестковые) скальные крючья
Классическая форма, давно используемая в альпинизме. Подходят для узких щелей в известняковых и гранитных породах. Плоские крючья делятся на горизонтальные, вертикальные и универсальные — для использования в разных трещинах, вертикальных, горизонтальных или косых.
— Швеллерные скальные крючья (швеллер)
Швеллерные крючья широкие, часто с несколькими проушинами, что позволяет забивать их на разную глубину. Подходят для широких щелей. Классические швеллерные крючья изготавливались из титана и были распространены в советском альпинизме, сегодня встречаются реже.
— Профильные скальные крючья
Профильные крючья имеют специально изогнутую, например, V-образную или U-образную форму (по сути, это продвинутый вариант классического швеллера). Такая конфигурация позволяет легко забивать крюк и плотно заклинивать его в расщелине, а также расшатывать для извлечения. Эти крючья в отличие от плоских рассчитаны на более широкие и расширяющиеся трещины в твёрдых породах скал. Профильные крючья изготавливаются из сплавов стали и бывают более мягкими или более жёсткими.
— Якорные скальные крючья (якоря)
С появлением якорных крючьев классические лепестковые, профильные и швеллерные модели отходят на второй план. Различные вариации якорей рассчитаны и на организацию точек страховки, и на станции, и на ИТО, а их относительно небольшой вес позволяет взять на восхождение полный набор элементов разного размера. Якоря изготавливаются из высокопрочной пружинистой стали, за счёт чего хорошо переносят динамические нагрузки.
Работа с якорным крюком на скальном рельефе: примеряем — забиваем.
По внешнему виду якоря разительно отличаются от других скальных крючьев и больше похожи на клюв ледового инструмента. За счёт такой специфической геометрии нагрузка на якорь, правильно забитый в вертикальную щель, идёт по направлению вглубь трещины, а не вниз, и при возрастании нагрузки такой крюк лишь сильнее вбивается в расщелину. Ножка якорного крюка должна упираться в рельеф, а не висеть в воздухе: тогда при правильной забивке у якоря нет шансов вырваться. Верхняя проушина не грузовая, она служит для выдёргивания крюка из трещины и развески на вашей страховочной системе.
Якорные крючья разработаны в первую очередь для вертикальных щелей, производители рекомендуют применять их в трещинах с отклонением от вертикали до 30 градусов. Приспосабливать якорь для горизонтальной щели уместно только в случае ИТО.
Отличаются якоря по размеру и конфигурации. Можно встретить якорные крючья с отогнутой проушиной, различными загибами «головки», специально заточенным клювом или с зазубринами. Последние предназначены для ледового рельефа и микста, а также для работы с мягкими породами.
На сегодняшний день якорные крючья в России пользуются большей популярностью, чем в Европе или Америке. Да что скрывать, это настоящее «тайное оружие» российских альпинистов 🙂
На фотографии мы собрали основные модели скальных крючьев.
Закладные элементы
Закладные элементы в отличие от крючьев не нужно вбивать в скальные трещины: благодаря своей конструкции они без вбивания вставляются в трещине и заклиниваются внутри, обеспечивая страховку.
Над созданием специальных металлических закладок для альпинизма стали целенаправленно работать с середины 1950-х гг. Во многом это было продиктовано необходимостью дополнить в альпинистском наборе классические скальные крючья, которых для успешного прохождения маршрутов было недостаточно. Работа с закладками требует меньше времени, а многообразие форм делает эти элементы универсальными.
Мартовскую обложку журнала Summit в 1973 году украсил шарж, где закладка одерживает победу в поединке с крюком на глазах у восторженных вершин.
Фото с сайта photobucket.com.
Виды закладок в альпинизме: стопперы, гексы, эксцентрики
Закладки порой значительно отличаются друг от друга по внешнему виду, однако принцип работы у них одинаковый: нагрузка удерживается за счёт заклинивания закладки внутри сужающихся трещин.
Закладки, как правило, держат нагрузку только в одном направлении — вниз, а при движении вверх вынимаются из трещины. После размещения закладки в трещине необходимо проверить надёжность закрепления резким рывком в разных направлениях. Устанавливать закладку в трещине необходимо таким образом, чтобы как можно большая площадь её поверхности соприкасалась со скальным рельефом. Для извлечения закладки из трещины может понадобиться дополнительное снаряжение в виде специального экстрактора.
Что касается размера, производители предлагают широчайший выбор закладок: от «семечек», которые подходят только для ИТО, до элементов размером с половину каски.
Что касается различных названий закладок (стопперы, гексы, эксцентрики и др.), они отражают лишь специфику формы или попросту пожелания производителя — общий принцип работы у всех этих элементов одинаковый и описан выше.

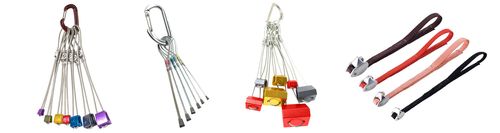

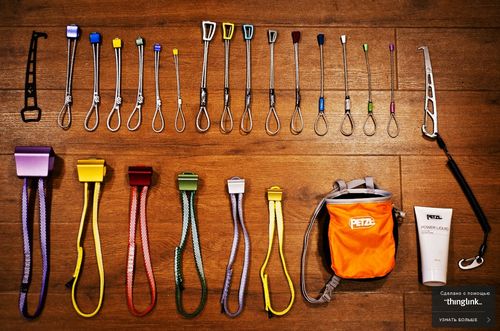

Некоторые вариации закладок: классические стопперы, микростопперы, гексы и эксцентрики.
Стопперы (Stoppers)
Классическая, проверенная временем и наиболее распространённая закладка трапециевидной формы. Стопперы маленького размера обычно представляют собой цельную форму, стопперы среднего и большого размера, как правило, полые. Встречаются вариации закладок-стопперов с прямыми и изогнутыми гранями, острыми и закруглёнными углами, с рифлёной и гладкой поверхностью. Стопперы изготавливаются преимущественно из алюминия, тросики из стали.
«Семечки» или микростопперы (Micro Stoppers)
Стопперы самого маленького размера, разработанные для самых тонких трещин. Имеют трапециевидную форму, как и обычные стопперы. Самые маленькие стопперы предназначены только для ИТО и не пригодны для страховки. Разобраться с областью применения снаряжения поможет инструкция производителя, не пренебрегайте ею.
Гексы (Hex, в коллекции Black Diamond — Hexentrics)
В отличие от стопперов гексы имеют шесть прямых или изогнутых граней, из-за чего и получили своё название. Такая форма увеличивает надёжность и расширяет область применения закладки, поскольку позволяет устанавливать её в трещине несколькими способами, что делает гексы очень популярными. Подходят для более широких трещин.
Эксцентрики (Tricams, трикамы)
Могут использоваться как обычные закладки или работать по принципу кулачковых устройств: при натяжении верёвки эксцентрики вращаются вокруг оси, прочно заклиниваясь в трещине. Имеют форму пирамидки (см. на фото выше). Трикамы идеальны для горизонтальных трещин, карманов и вертикальных глухих трещин. Удобны для использования на ледовом рельефе благодаря острому носику.

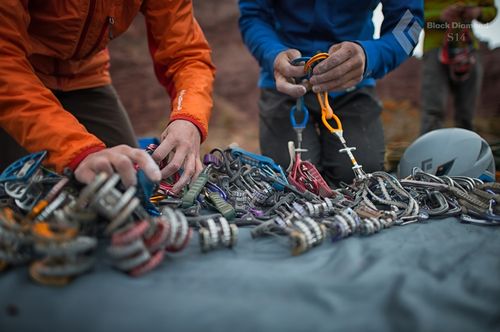

Френды и камалоты
Пусть закладки весят меньше и обойдутся дешевле, зато френды и камалоты универсальнее за счет изменяющейся геометрии. Они отличаются быстротой установки и снятия, их не нужно забивать или заклинивать. Кроме того, эти элементы работают даже в расширяющихся трещинах.
История изобретения френдов
Американский скалолаз Рэй Джардин (Ray Jardine), кстати, бывший инженер NASA, придумал френды и разработал первый функционирующий прототип в 1973 году. Джардин активно совершенствовал свое изобретение и с помощью френдов проходил такие маршруты в Национальном парке Йосемити, на которые другие скалолазы даже не смотрели.
В определенный момент Рэй остановился на знакомом нам сегодня виде френда: две пары подпружиненных кулачков, расположенных на одной оси. В 1977 году американский альпинист и предприниматель Марк Валанс (Mark Valance) купил у Рэя патент на френды и основал компанию Wild Country, которая успешно выпускает снаряжение по сей день.
Кстати, френд или friend, означает не что иное как «друг». «Друзьями» уникальное снаряжение Рэя Джардина как-то раз назвал его напарник, просто не зная, как ещё объяснить, о чём речь. Рэю понравилось, и с 1975 года изобретение стало именоваться френдами официально.

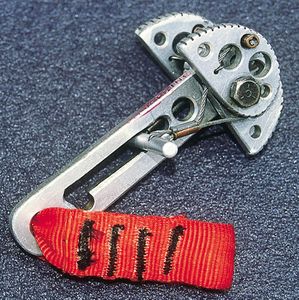

(1) Рэй Джардин совершает первопрохождение маршрута Феникс в парке Йосемити с помощью френдов в 1977 году. (2) Оригинальный первый френд Рэя Джардина.
Фото: Wild Country Collection.

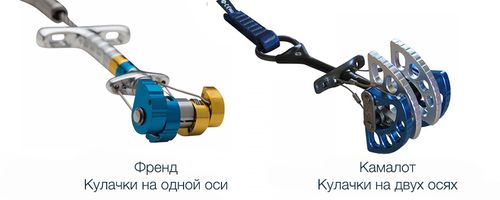

Чем френд отличается от камалота
Камалот у связанных с альпинизмом и скалолазанием людей неизменно ассоциируется с брендом Black Diamond. Название является зарегистрированным товарным знаком& этой американской компании, хотя сегодня камалоты, как и френды, перестали быть именем собственным и производятся разными брендами. Камалот — производная модель френда, которая отличается от него количеством осей. У френда кулачки расположены на одной оси, у камалота — на двух (хотя Wild Country выпускают и двухосевые френды). За счёт этого камалоты имеют более широкий диапазон перекрытия.
Сегодня наиболее популярны закладные элементы с четырьмя кулачками, небольшие размеры часто выпускаются с тремя кулачками. Размерный ряд френдов и камалотов очень велик: они разработаны для трещин от 7-10 мм до 20 см и даже ещё больших размеров.
При работе с френдами и камалотами нельзя оставлять их в трещине в крайних положениях, то есть полностью раскрытыми или полностью сложенными. Полностью сложенный камалот или френд можно попросту не вытащить и навсегда подарить горам, а полностью или почти полностью раскрытый может вырваться из щели из-за недостаточной площади соприкосновения с рельефом.
Гайд по снаряжению для организации страховки на скальном рельефе
Наиболее распространённые вариации скальных крючьев и закладных элементов:
- Забиваются в трещины
- Скальный крюк
- Плоский (лепестковый, лепесток)
- Профильный (U-образный, V-образный)
- Швеллер
- Якорный крюк
- Скальный крюк
- Закладываются в трещины
- С неизменящейся геометрией — закладки
- Стопперы
- Микростопперы
- Эксцентрик
- Гекса (шестигранник)
- С изменяющейся геометрией — камалоты и френды
- Френд (кулачки расположены на одной оси)
- Камалот (кулачки расположены на двух осях)
- С неизменящейся геометрией — закладки
Снаряжение для организации страховки на ледовом рельефе

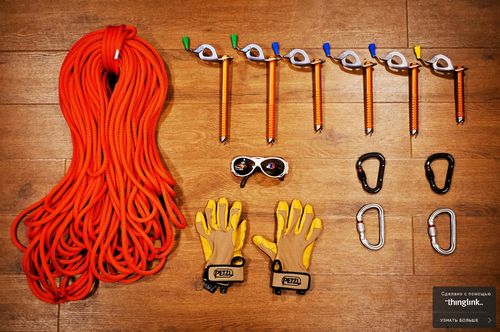

Основным элементом для организации точек страховки и станций на ледовом рельефе служит ледобур — металлический стержень полый внутри с наружной резьбой и проушиной для карабина.
Друг от друга разные модели альпинистских ледобуров отличаются незначительно. Например, у некоторых есть турбинка — специальная ручка для закручивания — у некоторых нет. Основное отличие ледобуров — длина. Размерный ряд начинается от 6-7 см и достигает 21-22 см, размерный шаг, как правило, составляет 3-4 см. Ледобуры меньшего размера подходят для микста (натечный лёд), более длинные — для организации спусковых проушин (петля Абалакова) и самовыкрута.
Во время корпоративной экспедиции по Байкалу на коньках эксперт АльпИндустрии Сергей Ковалёв протестировал на льду 4 модели ледобуров, а заодно наглядно показал снаряжение в работе.
PS
Выбирая «железо», руководствуйтесь в первую очередь описаниями маршрутов, на которые вы собираетесь пойти, и отзывами скалолазов и альпинистов, которые на этих маршрутах уже побывали. Чтобы не навешать на себя лишнего, не тащить в горы несколько килограммов ненужной снаряги, но при этом не забыть действительно необходимое, следует чётко понимать, с каким рельефом и в каких условиях вам предстоит работать. Универсальная формула в отношении крючьев, закладок и френдов, как правило, не работает.
Наша статья носит обзорный и ознакомительный характер и не исчерпывает все многообразие современного снаряжения для организации страховки на скальном и ледовом рельефе. Выбирайте надежное, качественное снаряжение и пользуйтесь им по назначению, не пренебрегайте инструкциями производителя и советами тех, кто уже ходил ваш маршрут. До встречи в горах!
